瑞士TRlMOS-V7系列二维测高仪

[ 上一个：瑞士TRlMOS-V9超高精度二维测高仪 ]　 [ 查看原图 ]　 [ 返回 ]　 [ 下一个：瑞士TRlMOS-V6系列测高仪 ]

详情说明 / Details

详细信息

The detailed information

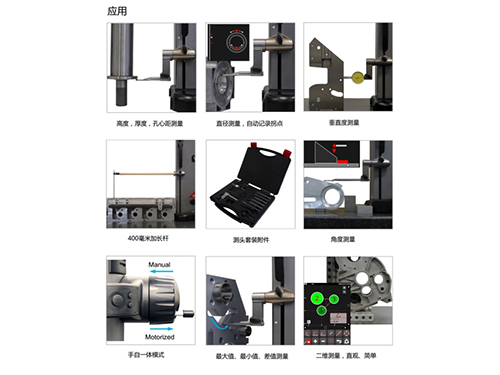

瑞士Trimos-V7二维测高仪系列，双向测力系统保证仪器有更好的稳定性和重复性。友好的人机界面功能键盘简单，操作简单易于掌握，功能强大，提供编程功能和两维测量。可测量高度、深度、槽宽、内外径、孔心距、轴心距，平面度、平面角度和垂直度、直线度（需另选附件）。彩色LED触摸屏图形提示操作，屏幕显示测量结果，避免了对复杂功能键的培训记忆。

主要特点：

◆ 测力大小及测力平衡电子调节，可选长达400毫米加长杆

◆ 最新手自一体机，精度高，测量速度快

◆ Heidenhain金属光栅尺，环境温度影响小

◆ 全程绝对显示、绝对测量

◆ 应用双测头夹持器可加大应用范围

◆ 气浮功能，气量可调整

◆ 二维测量功能，并可编程测量

◆ 自动记录拐点

◆ 彩色LED触摸屏式操作菜单，超大民屏显示测量结果，全图形操作提示

◆ 环境温度显示，温度补偿功能

◆ 可进行现场数据存储，以便以后进行数据处理

◆ RS232及USB双向接口，可选择打印机

技术参数

Technical parameters

型号	V7-400	V7-700	V7-1100	V7-1800
绝对测量范围(光栅尺长度)	0-407mm	0-711mm	0-1110mm	0-1810mm
应用范围	0-719mm	0-1023mm	0-1422mm	0-2122mm
分辨率	0.0001mm	0.0001mm	0.0001mm	0.0001mm
最大允许误差	[2.0+L(mm)/400]μm	[2.0+L(mm)/400]μm	[2.0+L(mm)/400]μm	[2.5+L(mm)/300]μm
重复性(2S)	1 (Ø: 2)μm
测力调节范围	0.75-1.7N
手动移动速度	1000mm/s
自动移动速度	150mm/s
正向垂直度允许误差	4μm	6μm	10μm	25μm
电源	可充电电池
一次充电可用时间	12h
可用接口	RS232 / USB
极限工作温度	+10至+40℃
总高度	780mm	1084mm	1482mm	2180mm
重量	21Kg	24Kg	33Kg	40Kg
